產品名稱:串口RS-232/485/422轉單模單纖轉換器
規格型號:UT-2577SM/UT-2578SM
接口特性:支持RS-232/RS-485/RS-422接口
工作方式：支持2線(半雙工)和4線(全雙工) RS-485
產品概述：
UT-2577SM/UT-2578SM是多功能的支持異步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持RS-232，RS-485，RS-422多種異步通信協議，可以同時混合使用兩個RS-232，RS-485或RS-422接口，支持2線(半雙工)RS-485和4線(全雙工)RS-422工作方式。UT-2577SM/2578SM的RS-485方式支持數據（TXD或SD）發送控制，從而提高了適應各類軟件的能力，也簡化了控制方式，光纖MODEM支持異步串行口之間的多種光纖連接方式，它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信，通信距離最遠可達單模20公里，RS-232信號的傳輸速率最高為115.2KBPS，RS-485/RS-422的信號傳輸速率最高可達460KBPS，不同電氣標準的接口可以混合使用，可以用RS-232的設備去連接RS-485/RS-422的設備，可以代替RS-232到RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。
UT-2577SM/UT-2578SM支持兩個數據信號的傳輸：發送數據和接收數據，同時還提供了RS-485/RS-422的數據傳輸自動使能控制電路。零延遲轉換時間，所有的串行口都是通過接線柱連接。
產品特性：
● 使用單模光纖工作距離達20KM
● 支持點對點或環路(點對多點)連接
● 支持RS-232,RS-422,RS-485多種異步通信協議
● 可同時混合使用兩個RS-232,RS-422,RS-485接口
● 支持2線(半雙工)和4線(全雙工) RS-485工作方式
● 通信速率可達460Kbps
● 可選SC、FC、ST接口
產品參數：
| 支持協議 | 支持RS-232/RS-485/RS-422接口 | |
| 異步傳輸 | 點對點運用，速率達460Kbps | |
| 傳輸距離 | 單模20KM-120KM可訂做，多模4KM | |
| 工作環境 | 工作溫度 | -40度到+85度 |
| 濕度 | 5%到95% | |
| 工作波長 | 1310nm 1550nm(單模） | |
| 電氣接口 | RS-232 | 采用接線柱連接器 |
| RS-485/422 | 采用接線柱連接器 | |
| 光纖接口 | 可選SC/FC/ST接口 | |
| 接口特性 | RS-232 | 標準RS-232三線接口±15KV（防靜電）ESD保護支持速率最高115.2Kbps |
| RS-485/422 | ±15KV（防靜電）ESD保護每線600W的浪涌保護，支持多達128點輪詢環境 | |
| 輸入電壓 | DC9-48V 200mA | |
訂購信息：
| 型號 | UT-2577SM | UT-2578SM | |
| 信號/接口 | 光纖 | SC/SR/FC可選 | |
| RS-423/485/422 | 接線端子 | ||
| 端口數量 | 光纖 | 1 | |
| RS-232/485/422 | 1 | ||
| 接口保護等級 | RS-232 | ±15KV ESD | |
| RS-485/422 | 600W浪涌 | ||
| 通訊速率 | RS-232 | 300-115.2Kbps | |
| RS-485/422 | 300-460.8Kbps | ||
| 使用環境 | 溫度 | -40/85℃ | |
| 濕度 | 5-95% | ||
| 電源 | 有源 | 9-48VDC | |
備注：以上產品配件為電源適配器，UT-2577SM/2578SM配對使用。

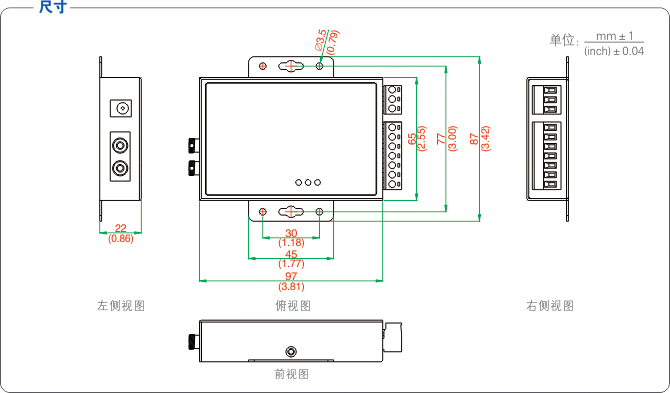

產品尺寸：

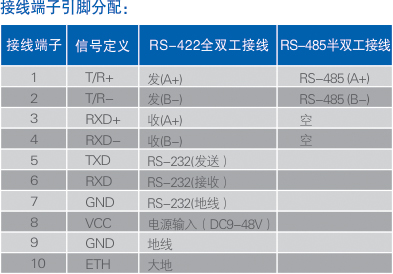

接線端子引腳分配：
光纖的連接：
UT-2577SM/2578SM使用一個組合的光發射器和光接收器，光的波長為1310nm(單模)，發射和接收采用標準的SC接口。幾乎所有尺寸的單模光纖電纜都可以使用，包括：單模:8.3 / 125, 8.7 / 125, 9 / 125 或10 / 125μm在點對點狀態下，兩個光纖MODEM只要用單根光纖就可以通信。

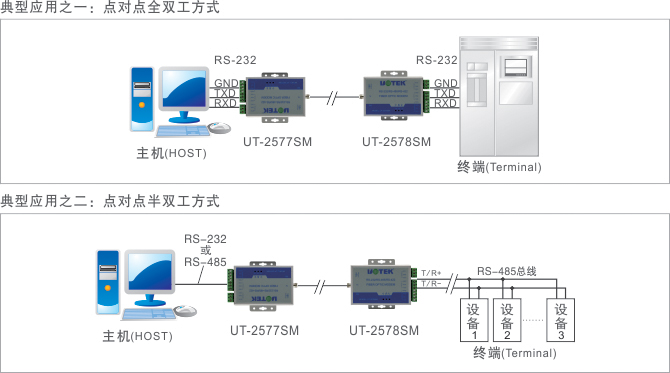

應用領域示意圖:
